Opt4E – Multikriterielle Synthese und Optimerung von Antriebssträngen für Elektrische Fahrzeuge
Forschungsthema
Kurztitel | Opt4E |
Projektbeginn | Q4/2023 |
Förderung | DLR - FKZ 01MV23031A Bundesministerium für Wirtschaft und Klimaschutz, BMWK |
Webseite | https://www.opt4e.de/ |
Projektpartner | Institut für Maschinenkonstruktion und Tribologie, IMKT, Leibniz Universität Hannover Institut für Antriebssysteme und Leistungselektronik, IAL, Leibniz Universität Hannover Institut für Mechatronische Systeme, IMS, Technische Universität Darmstadt |
Kontakt | Dr.-Ing. T. Lohner, Dr.-Ing. M. Otto, Dr.-Ing. K. Völkel |
Projektbeschreibung
Trotz der verhältnismäßig langen Entwicklungszeit zur Konzeption, Auslegung und Konstruktion erfüllen die Antriebsstränge aktueller EVs bei weitem noch nicht alle Entwicklungsziele. Zwar sind für die einzelnen Komponenten des Antriebsstrangs (wie Leistungselektronik, E-Maschinen, Getriebe) leistungsfähige Methoden und Werkzeuge zur Entwicklung verfügbar, zur Abstimmung und Optimierung des gesamten Antriebssystems sind jedoch derzeit weder entsprechende öffentlich bekannte Methoden noch Werkzeuge vorhanden. Speziell die Einflüsse und gegenseitigen Beeinflussungen von Fertigungstoleranzen, NVH-Verhalten, Thermomanagement und Fahrbarkeit im Zusammenspiel mit Wirkungsgrad/Tribologie und Betriebsstrategie sind sehr komplex. Die gegenseitige Beeinflussung der zahlreichen Optimierungskriterien sind oft schwer zu modellieren und sind teils widersprüchlich. Je nach Gewichtungsfunktion und Anwendungsprofil können somit sehr viele verschiedene Antriebe für eine Zielerreichung entstehen.

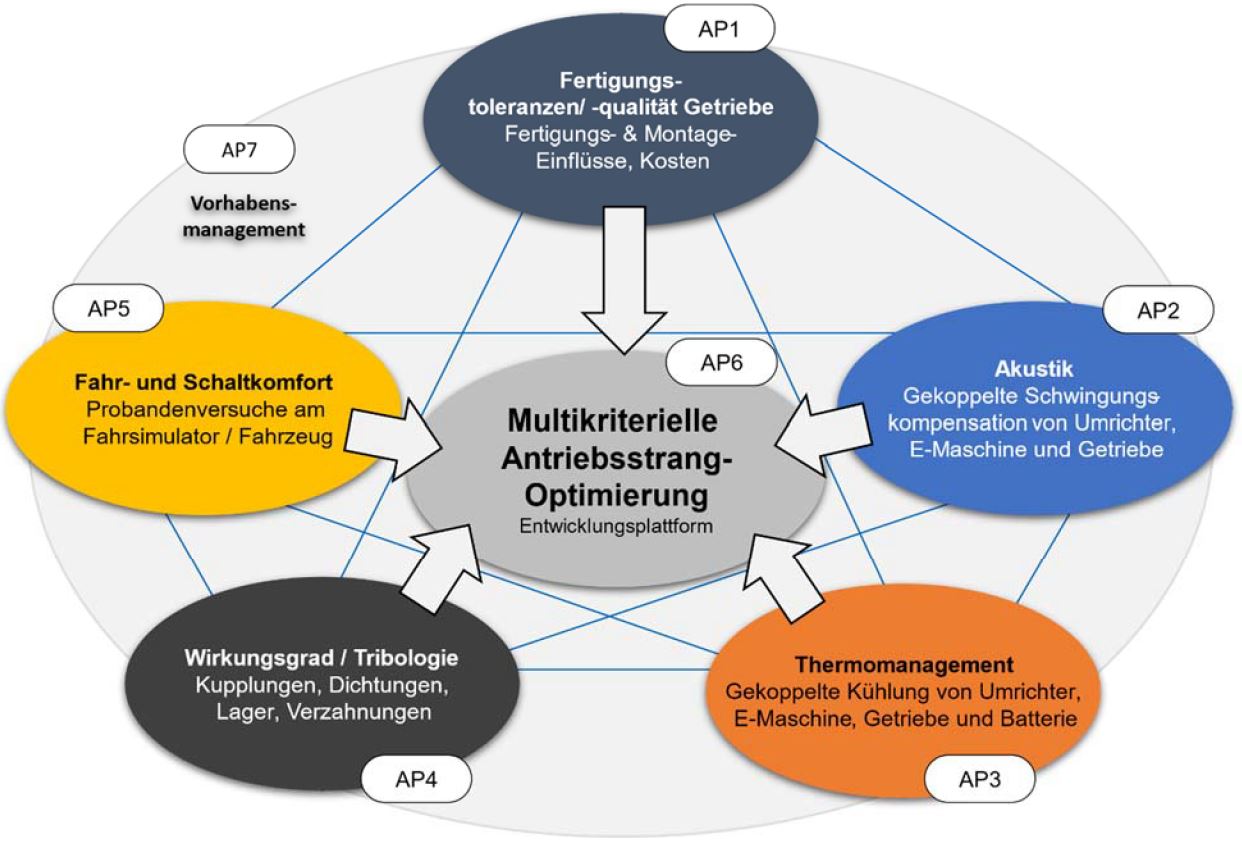

In diesem Kontext stellt sich das Forschungsprojekt Opt4E das Ziel, Methoden und Werkzeuge zur vollumfänglichen Synthese und Optimierung von EV-Antriebssträngen zu entwickeln und zu validieren. Aus typischen Ziel-Kriterien und Bewertungen eines elektrischen Antriebs (wie Kosten, Dynamik, Effizienz, Verbrauch und Komfort) werden Key-Performance-Indicators (KPIs) abgeleitet. Der Nutzer des Optimierungsprogramms soll anhand seines vorgegebenen Nutzungsprofils und von individuellen weiteren Gewichtungen definiere, wie stark die einzelnen KPIs in eine Gesamtbewertung eines Individuums und somit in die Optimierungsschleife eingehen. Mit Hilfe dieser Entwicklungsplattform lassen sich bereits in der frühen Phase aussichtsreiche Antriebsstrangtopologien erstellen, bewerten und vergleichen. Mögliche Zielkonflikte zwischen Global- und Detailauslegung werden durch einen integrierten Prozess erkannt und effektiv gelöst. Durch die über die Entwicklungsplattform zur Verfügung stehenden Methoden für EV-Antriebssysteme werden Entwicklungszyklen beschleunigt, Entwicklungskosten eingespart und Potenziale gesamtheitlich betrachtet und bestmöglich erschlossen. Der frühzeitige Einbezug von Abhängigkeiten zwischen den Subsystemen im späteren Betriebsverhalten insbesondere auf den Gebieten der Effizienz, dem Thermomanagement und den Toleranzeinflüssen führt weiterhin zur optimalen Ausnutzung von Ressourcen im Produktionsprozess, was eine indirekte CO2-Ersparnis zur Folge hat. Eine Steigerung der Effizienz des Gesamtsystems führt dagegen direkt zu erheblichen CO2-Einsparungen im Betrieb der Systeme und leistet damit einen Beitrag zur Etablierung nachhaltiger Antriebsarchitekturen. Das übergeordnete Ziel des als Entwicklungsplattform programmierten Methodenträgers sowie die untergeordneten Teilziele sowie der Zusammenhänge und Abhängigkeiten ist in der folgenden Abbildung 1 dargestellt.
